Как выбрать блок питания для встраиваемой системы?

БП подбирают по выходному напряжению (3.3/5/12/24 В DC) и току с запасом 20–30% от пикового потребления, включая пусковые токи моторов и подсветки. Для шкафов берут DIN-рейку с входом 220 В AC, для приборов — адаптеры или модули AC-DC. Важны КПД, пульсации на выходе, защиты от КЗ и перегрузки, а для промышленности — широкий температурный диапазон.

В чём разница между DC-DC преобразователем и LDO?

Импульсный DC-DC (buck/boost) имеет высокий КПД (85–95%) и подходит для больших токов и заметной разницы напряжений, но создаёт ВЧ-помехи. LDO-стабилизатор проще, дешевле и даёт чистое малошумящее питание для аналоговых цепей и АЦП, но рассеивает разницу напряжений в тепло. Рядом с чувствительными сенсорами и RF-модулями обычно ставят LDO после DC-DC.

Как подобрать аккумулятор для автономного устройства?

Ёмкость (мА·ч) считают из среднего тока потребления и нужного времени работы с запасом на старение. Li-ion/LiPo дают высокую плотность энергии, LiFePO4 — больший ресурс циклов и безопасность, для буфера применяют суперконденсаторы. Обязателен модуль защиты (BMS) от перезаряда, переразряда и КЗ, а также корректное зарядное устройство под химию ячейки.

Нужна ли гальваническая развязка в цепи питания?

Развязка нужна, когда части системы имеют разные «земли» или работают с высоким напряжением и помехами: изолированные DC-DC и оптопары разрывают гальваническую связь, защищая логику и оператора. Это критично для интерфейсов RS485/CAN в промышленной сети и для измерительных входов. Для питания одной платы от одного источника развязка обычно не требуется.

Как организовать резервное питание и горячее переключение?

Для бесперебойности ставят схему с источником и аккумулятором: при пропадании основного питания контроллер заряда переключает нагрузку на батарею через диодный ИЛИ или ideal-diode контроллер без провалов. Суперконденсатор обеспечивает энергию для корректного завершения записи (power-loss protection). Подбирайте ток удержания и время автономии под задачу.

Поставляете компоненты питания юрлицам, есть КП?

Да, отгружаем блоки питания, DC-DC и LDO-модули, аккумуляторы и BMS юрлицам по безналу, готовим коммерческое предложение и счёт с НДС. Наличие резервируем, по позициям под заказ называем срок поставки. Доставка по России с отгрузочными документами.

SparkFun

Регулятор напряжения - регулируемый LM1117 SMD

Name: Регулятор напряжения - регулируемый LM1117 SMD
Brand: SparkFun
SKU: COM-00595
Price: 318 RUB
Availability: InStock

318 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

В наличии

На складе0 шт.

Производитель: SparkFun
Модель: Voltage Regulator - Adjustable LM1117 SMD
Артикул: COM-00595
Категория: Микросхемы питания (DC-DC/LDO)
Напряжение питания: 1.2 В

Описание

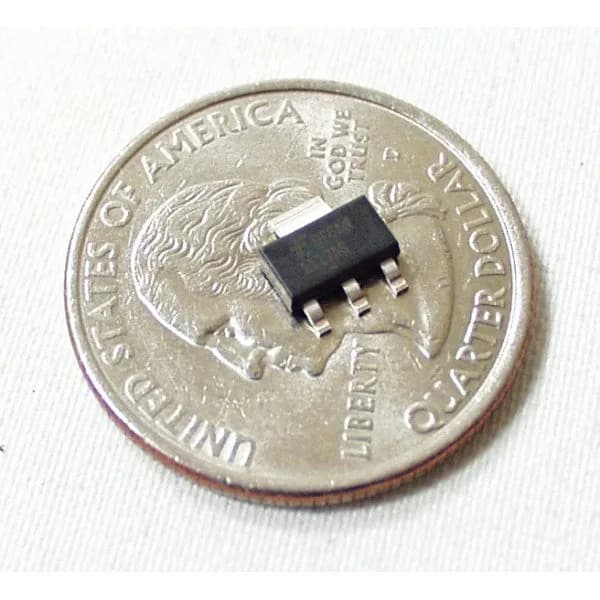

Это регулируемый стабилизатор напряжения SOT-223 с током 1 А, способный выдавать напряжение от 1,2 до 18 В. В LM1117 используются те же выводы и настройки, что и в популярном регулируемом регуляторе LM317, который находится в удобном корпусе для поверхностного монтажа. Для работы требуется два внешних резистора. Документы: FAN1117A.pdf Эта часть есть в библиотеке SFE Eagle! Ознакомьтесь с нашим руководством по нерегулируемым источникам питания

Характеристики

Напряжение питания	1.2 В
Производитель	SparkFun Electronics

О товаре

Регулятор напряжения - регулируемый LM1117 SMD — Микросхемы питания (DC-DC/LDO) от SparkFun, модель Voltage Regulator - Adjustable LM1117 SMD.

Развернуть текст

2 В; Производитель: SparkFun Electronics. Цена — 318 ₽, в наличии. Доставка по России, отгрузка для юридических лиц, КП по запросу.
