Чем шаговый двигатель отличается от серво и DC-мотора?

Шаговый двигатель (NEMA 17/23) точно позиционируется по числу шагов без обратной связи, удобен для CNC и 3D-печати, но теряет момент на высоких оборотах. Сервопривод держит положение по энкодеру, даёт высокий момент и динамику. Коллекторный DC-мотор прост и дёшев для непрерывного вращения. Выбор зависит от требований к точности позиционирования, моменту и скорости.

Как выбрать драйвер для шагового двигателя?

Драйвер подбирают по току фазы двигателя (он должен превышать номинал мотора с запасом) и напряжению питания. Популярные A4988 и DRV8825 просты, а TMC2208/TMC2209 дают тихий ход за счёт микрошага и StealthChop, поддерживают UART-настройку тока. Важны микрошаговое деление, защита от перегрева и радиатор. Управление обычно по STEP/DIR от контроллера.

Что означает типоразмер NEMA у шагового двигателя?

NEMA задаёт габарит фланца: NEMA 17 — 42 мм (3D-принтеры, лёгкие оси), NEMA 23 — 57 мм (станки, нагруженные оси), NEMA 34 — мощные приводы. Это не момент — момент зависит от длины корпуса и тока. При подборе смотрят удерживающий момент (Н·см), ток на фазу, индуктивность и совместимость вала с муфтой или шкивом.

Как рассчитать линейный актуатор по усилию и ходу?

Линейный актуатор выбирают по требуемому усилию (Н), длине хода (мм) и скорости, с запасом по нагрузке. Учитывают питание (обычно 12/24 В DC), наличие концевиков и обратной связи по положению, степень защиты IP для уличной эксплуатации. Для дозирования жидкостей берут перистальтические или мембранные насосы с подходящей производительностью (мл/мин) и химстойкостью.

Какое питание и редуктор нужны для мотора под нагрузкой?

Напряжение и ток БП подбирают под номинал мотора и пусковой ток, добавляя запас 20–30%; для шаговиков напряжение драйвера обычно выше номинала обмотки ради скорости. Редуктор (планетарный, червячный) повышает момент и точность, снижая обороты в передаточное число раз. Червячная пара ещё и самотормозящая — удерживает нагрузку без питания.

Поставляете моторы и драйверы юрлицам с подбором комплекта?

Да, подбираем мотор, драйвер, БП и редуктор как согласованный комплект под усилие и режим работы, отгружаем юрлицам по безналу с КП и счётом. Ходовые шаговики NEMA, серво и драйверы держим в наличии, по остальному называем срок. Доставка по России с документами.

Seeed Studio

Feetech ST3215 C001 Сервопривод 7,4 В, передаточное число 1:345

Name: Feetech ST3215 C001 Сервопривод 7,4 В, передаточное число 1:345
Brand: Seeed Studio
SKU: 108090023
Price: 2127 RUB
Availability: InStock

2 127 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

В наличии

На складе0 шт.

Производитель: Seeed Studio
Модель: Feetech ST3215 C001 Servo 7.4V 1:345 Gear Ratio
Артикул: 108090023
Категория: Моторы, сервоприводы, редукторы
Напряжение питания: 7.4 В

Описание

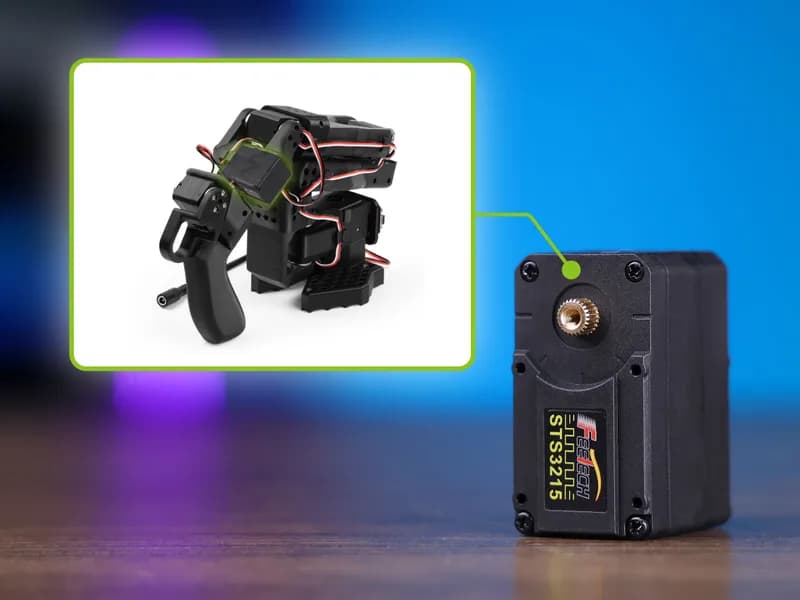

STS3215 C001 - это интеллектуальный сервопривод с последовательной шиной, напряжением 7,4 В и массой 19 кг, с пластиковым корпусом, двигателем с сердечником, металлическим редуктором 1:345 и 12-битным высокоточным датчиком магнитного кодирования. Крутящий момент сваливания составляет 19,5 кг. см, а номинальный крутящий момент составляет 5 кг. см. Разработанный с учетом универсальности, он подходит для использования в промышленной автоматизации, робототехнике и приводах с низким крутящим моментом, таких как LeRobot SO-Arm 101.

Характеристики

Напряжение питания	7.4 В
Производитель	Seeed Studio

О товаре

Feetech ST3215 C001 Сервопривод 7,4 В, передаточное число 1:345: Моторы, сервоприводы, редукторы.

Развернуть текст

4V 1:345 Gear Ratio. 4 В; Производитель: Seeed Studio. Цена — 2 127 ₽, поставка в наличии. Доставка по России, отгрузка для юридических лиц, КП по запросу.
