Чем шаговый двигатель отличается от серво и DC-мотора?

Шаговый двигатель (NEMA 17/23) точно позиционируется по числу шагов без обратной связи, удобен для CNC и 3D-печати, но теряет момент на высоких оборотах. Сервопривод держит положение по энкодеру, даёт высокий момент и динамику. Коллекторный DC-мотор прост и дёшев для непрерывного вращения. Выбор зависит от требований к точности позиционирования, моменту и скорости.

Как выбрать драйвер для шагового двигателя?

Драйвер подбирают по току фазы двигателя (он должен превышать номинал мотора с запасом) и напряжению питания. Популярные A4988 и DRV8825 просты, а TMC2208/TMC2209 дают тихий ход за счёт микрошага и StealthChop, поддерживают UART-настройку тока. Важны микрошаговое деление, защита от перегрева и радиатор. Управление обычно по STEP/DIR от контроллера.

Что означает типоразмер NEMA у шагового двигателя?

NEMA задаёт габарит фланца: NEMA 17 — 42 мм (3D-принтеры, лёгкие оси), NEMA 23 — 57 мм (станки, нагруженные оси), NEMA 34 — мощные приводы. Это не момент — момент зависит от длины корпуса и тока. При подборе смотрят удерживающий момент (Н·см), ток на фазу, индуктивность и совместимость вала с муфтой или шкивом.

Как рассчитать линейный актуатор по усилию и ходу?

Линейный актуатор выбирают по требуемому усилию (Н), длине хода (мм) и скорости, с запасом по нагрузке. Учитывают питание (обычно 12/24 В DC), наличие концевиков и обратной связи по положению, степень защиты IP для уличной эксплуатации. Для дозирования жидкостей берут перистальтические или мембранные насосы с подходящей производительностью (мл/мин) и химстойкостью.

Какое питание и редуктор нужны для мотора под нагрузкой?

Напряжение и ток БП подбирают под номинал мотора и пусковой ток, добавляя запас 20–30%; для шаговиков напряжение драйвера обычно выше номинала обмотки ради скорости. Редуктор (планетарный, червячный) повышает момент и точность, снижая обороты в передаточное число раз. Червячная пара ещё и самотормозящая — удерживает нагрузку без питания.

Поставляете моторы и драйверы юрлицам с подбором комплекта?

Да, подбираем мотор, драйвер, БП и редуктор как согласованный комплект под усилие и режим работы, отгружаем юрлицам по безналу с КП и счётом. Ходовые шаговики NEMA, серво и драйверы держим в наличии, по остальному называем срок. Доставка по России с документами.

PWM Servo

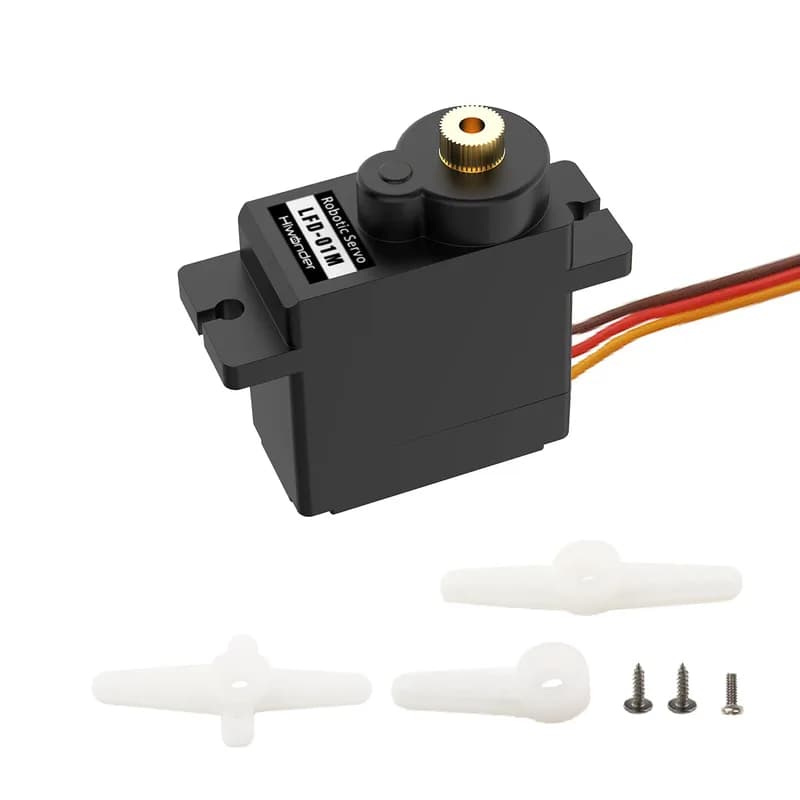

Hiwonder LFD-01M Робот Сервопривод 6 В 14 г Микро Сервопривод с антиблокировкой и металлической шестерней

Name: Hiwonder LFD-01M Робот Сервопривод 6 В 14 г Микро Сервопривод с антиблокировкой и металлической шестерней
Brand: PWM Servo
SKU: 21100016
Price: 743 RUB
Availability: InStock

743 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

В наличии

На складе0 шт.

Производитель: PWM Servo
Модель: Hiwonder LFD-01M Robot Servo 6V 14g Micro Servo Anti-blocking with Metal Gear
Артикул: 21100016
Категория: Моторы, сервоприводы, редукторы
Weight

Описание

Hiwonder LFD-01M Робот Сервопривод 6 В 14 г Микро Сервопривод с антиблокировкой и металлической шестерней

Характеристики

Weight	14g
Dimensions	22.31223.2mm
Working voltage	4.8-6V
Rotation speed	0.12sec/60° 6V
Stalled rotor torque	≥1.8KG.cm 6V
Rotation range	0~180°
No-load current	≤80mA
Locked rotor current	≤1.1A
Control method	PWM pulse width control
PWM pulse width range	500~2500us, corresponding to 0~180°
Gear type	metal teeth
Product line length	455±5mm

Сравнение с аналогами

Характеристика	Hiwonder LFD-01M Робот Сервопривод 6 В 14 г Микро Сервопривод с антиблокировкой и металлической шестерней	Мотор-редуктор для хобби — 200 об/мин (пара)
Weight	14g	—
Dimensions	22.31223.2mm	—
Working voltage	4.8-6V	—
Rotation speed	0.12sec/60° 6V

Stalled rotor torque	≥1.8KG.cm 6V	—

Rotation range	0~180°	—

No-load current	≤80mA	—

Locked rotor current	≤1.1A	—

Control method	PWM pulse width control	—

PWM pulse width range	500~2500us, corresponding to 0~180°	—

Gear type	metal teeth	—

Product line length	455±5mm	—
