Как подобрать объектив к камере машинного зрения?

Объектив выбирают по формату матрицы (1/1.8", 2/3", 1"), креплению (C-mount, CS-mount, M12) и требуемому полю зрения: фокусное расстояние считают из рабочей дистанции, размера объекта и сенсора. Разрешающая способность объектива в мегапикселях должна быть не ниже разрешения сенсора, иначе теряется детализация. Для контроля размеров берут телецентрические объективы — они убирают перспективные искажения.

В чём разница между 3D-камерой, depth-камерой и стереозрением?

Depth-камеры строят карту глубины: Intel RealSense и Luxonis OAK используют стереопару с активной ИК-подсветкой, ZED — пассивное стерео, а ToF-сенсоры меряют время полёта света. 3D-сканеры на структурированном свете дают субмиллиметровую точность для контроля геометрии и роботизированного захвата (bin picking). Выбор зависит от дистанции, точности и освещённости сцены.

Зачем нужно специальное освещение для машинного зрения?

Промышленное освещение задаёт повторяемость съёмки: кольцевые, барные и backlight-светильники подсвечивают объект так, чтобы дефект давал стабильный контраст. Подбирают геометрию (купольный свет для бликующих поверхностей, тёмное поле для царапин), цвет (монохром повышает контраст под фильтр) и режим стробирования, синхронизированный с триггером камеры. Без управляемого света алгоритм нестабилен при смене внешней засветки.

Чем DPM-считыватель отличается от обычного сканера штрихкодов?

DPM-считыватели читают прямую маркировку (Data Matrix, выгравированную или выбитую на металле), где нет контраста печати — им нужна специальная подсветка и алгоритмы под низкоконтрастные коды. Обычные сканеры рассчитаны на печатные 1D/2D-коды (EAN, Code 128, QR). Промышленные считыватели имеют триггер, интерфейсы RS232/Ethernet/USB и степень защиты IP65 для цеха.

Можно ли собрать готовый комплект камера + объектив + освещение?

Да, подбираем согласованный комплект: камера GigE/USB3 нужного разрешения, объектив под поле зрения и дистанцию, светильник с контроллером и кабели M12. Проверяем совместимость крепления и backfocus, чтобы система собралась без переходников. Поставка юрлицам с КП и счётом, по позициям не в наличии называем срок.

Seeed Studio

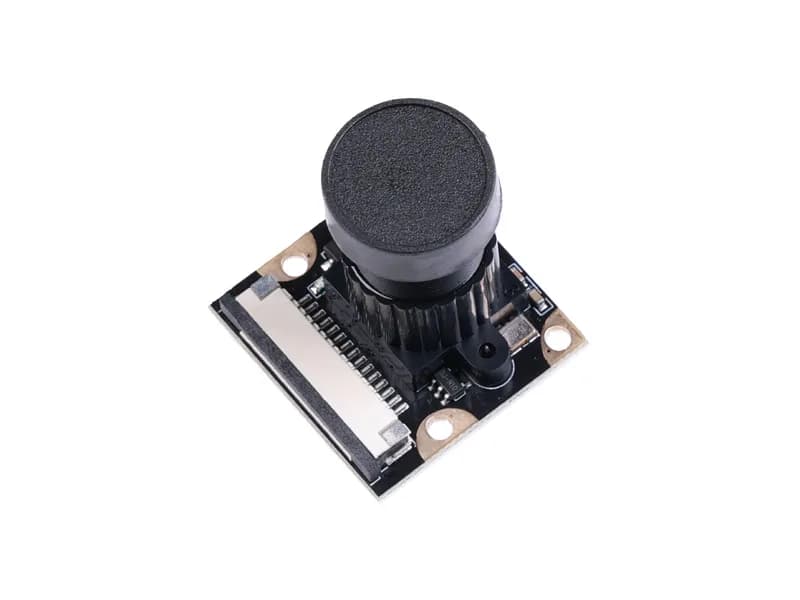

OV5647-67 Модуль ИК-камеры FOV для Raspberry Pi 3B + 4B, подходит для наблюдения за большими или ночными ландшафтами

Name: OV5647-67 Модуль ИК-камеры FOV для Raspberry Pi 3B + 4B, подходит для наблюдения за большими или ночными ландшафтами
Brand: Seeed Studio
SKU: 114110129
Price: 1053 RUB
Availability: InStock

1 053 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

В наличии

На складе0 шт.

Производитель: Seeed Studio
Модель: OV5647-67 FOV IR Camera module for Raspberry Pi 3B+4B, suitable for large or night landscape surveillance
Артикул: 114110129
Категория: Промышленные камеры машинного зрения
Сенсор: OV5647

Описание

Этот модуль камеры оснащен объективом «рыбий глаз» для достижения поля зрения 67, используя датчик OV5647 для достижения размера активного массива 2592 x 1944, поддерживая Raspberry Pi 3B + 4B. Его можно прикрепить с помощью ИК-заполняющей подсветки, он включает в себя 4 отверстия для винтов и регулируемый объектив с фокусным расстоянием 3,6 мм, что делает его подходящим для съемки камерой на больших пространствах и идеально подходит для высококачественного наблюдения за большими ландшафтами.

Характеристики

Сенсор	OV5647
Угол обзора	67°
Разрешение	2592×1944
Шина данных	CAN
Производитель	Seeed Studio

О товаре

OV5647-67 Модуль ИК-камеры FOV для Raspberry Pi 3B + 4B, подходит для наблюдения за большими или ночными ландшафтами — в наличии в каталоге Промышленные камеры машинного зрения бренда Seeed Studio, модель OV5647-67 FOV IR Camera module for Raspberry Pi 3B+4B, suitable for large or night landscape surveillance.

Развернуть текст

Технические параметры: Сенсор: OV5647; Угол обзора: 67°; Разрешение: 2592×1944; Шина данных: CAN; Производитель: Seeed Studio. Цена — 1 053 ₽. Доставка по России, отгрузка для юридических лиц, КП по запросу.
