Чем шаговый двигатель отличается от серво и DC-мотора?

Шаговый двигатель (NEMA 17/23) точно позиционируется по числу шагов без обратной связи, удобен для CNC и 3D-печати, но теряет момент на высоких оборотах. Сервопривод держит положение по энкодеру, даёт высокий момент и динамику. Коллекторный DC-мотор прост и дёшев для непрерывного вращения. Выбор зависит от требований к точности позиционирования, моменту и скорости.

Как выбрать драйвер для шагового двигателя?

Драйвер подбирают по току фазы двигателя (он должен превышать номинал мотора с запасом) и напряжению питания. Популярные A4988 и DRV8825 просты, а TMC2208/TMC2209 дают тихий ход за счёт микрошага и StealthChop, поддерживают UART-настройку тока. Важны микрошаговое деление, защита от перегрева и радиатор. Управление обычно по STEP/DIR от контроллера.

Что означает типоразмер NEMA у шагового двигателя?

NEMA задаёт габарит фланца: NEMA 17 — 42 мм (3D-принтеры, лёгкие оси), NEMA 23 — 57 мм (станки, нагруженные оси), NEMA 34 — мощные приводы. Это не момент — момент зависит от длины корпуса и тока. При подборе смотрят удерживающий момент (Н·см), ток на фазу, индуктивность и совместимость вала с муфтой или шкивом.

Как рассчитать линейный актуатор по усилию и ходу?

Линейный актуатор выбирают по требуемому усилию (Н), длине хода (мм) и скорости, с запасом по нагрузке. Учитывают питание (обычно 12/24 В DC), наличие концевиков и обратной связи по положению, степень защиты IP для уличной эксплуатации. Для дозирования жидкостей берут перистальтические или мембранные насосы с подходящей производительностью (мл/мин) и химстойкостью.

Какое питание и редуктор нужны для мотора под нагрузкой?

Напряжение и ток БП подбирают под номинал мотора и пусковой ток, добавляя запас 20–30%; для шаговиков напряжение драйвера обычно выше номинала обмотки ради скорости. Редуктор (планетарный, червячный) повышает момент и точность, снижая обороты в передаточное число раз. Червячная пара ещё и самотормозящая — удерживает нагрузку без питания.

Поставляете моторы и драйверы юрлицам с подбором комплекта?

Да, подбираем мотор, драйвер, БП и редуктор как согласованный комплект под усилие и режим работы, отгружаем юрлицам по безналу с КП и счётом. Ходовые шаговики NEMA, серво и драйверы держим в наличии, по остальному называем срок. Доставка по России с документами.

SparkFun

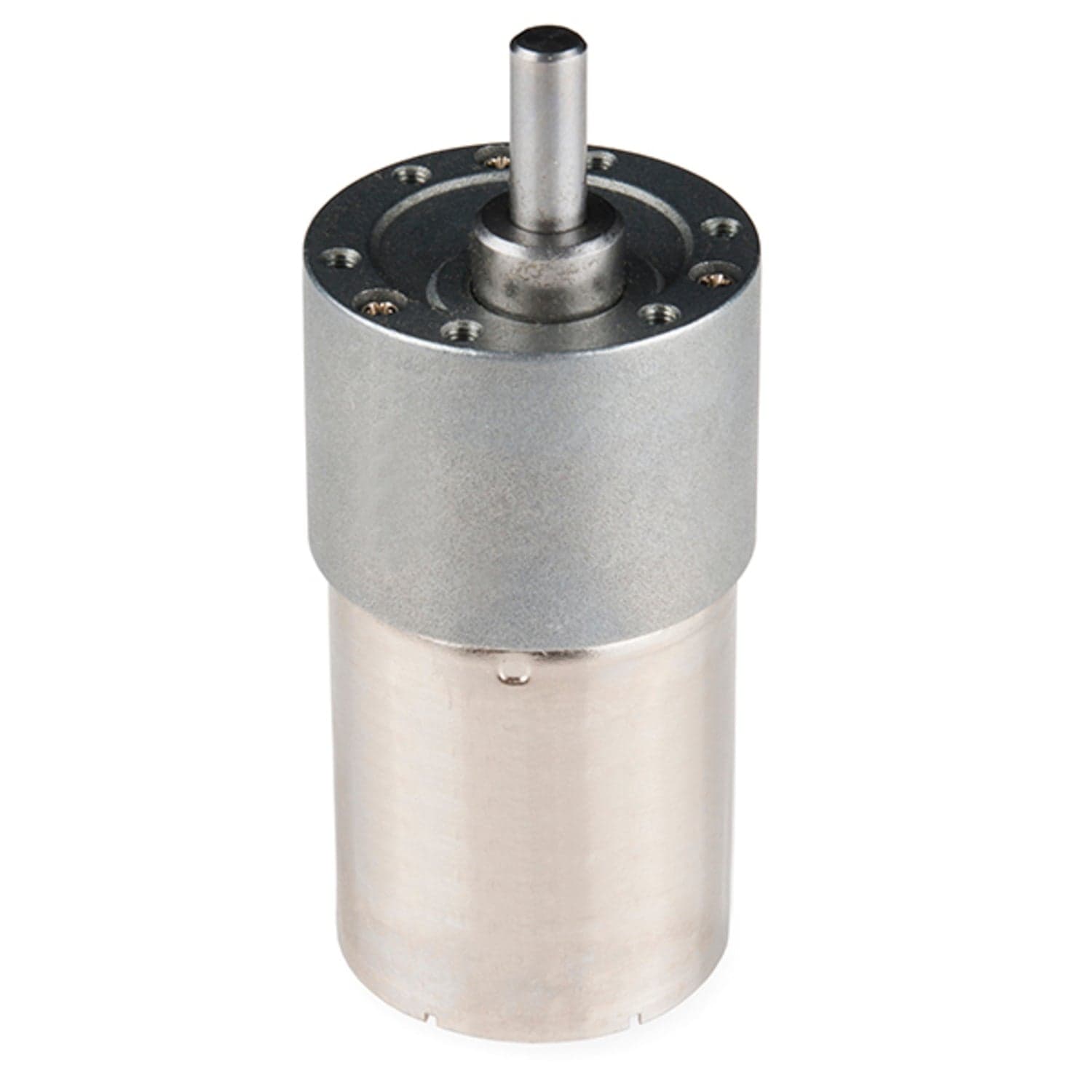

Прецизионный мотор-редуктор — 10 об/мин (6–12 В)

Name: Прецизионный мотор-редуктор — 10 об/мин (6–12 В)
Brand: SparkFun
SKU: SF-ROB-12115
Price: 8074 RUB
Availability: OutOfStock

8 074 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

Под заказ

На складе0 шт.

Производитель: SparkFun
Модель: Precision Gearmotor - 10 RPM (6-12V)
Артикул: SF-ROB-12115
Категория: Моторы, сервоприводы, редукторы
Платформа: Arduino

Описание

Эти прецизионные мотор-редукторы невероятно прочны и оснащены цельнометаллическими шестернями, которые помогают вам приводить в движение колеса, шестерни или почти все остальное, что необходимо вращать. Они имеют передаточное число 300:1, работают при напряжении до 12 В и обеспечивают крутящий момент 750 унций на дюйм. и максимальная скорость 10 об/мин. Каждый прецизионный мотор-редуктор оснащен выступающим из него D-валом диаметром 6 мм. Характеристики: Напряжение: 6–12 Вольт, шестерня R.

Характеристики

Платформа	Arduino
Тип	Motor / Actuator
Напряжение питания	6-12 В
Производитель	SparkFun

О товаре

Прецизионный мотор-редуктор — 10 об/мин (6–12 В) — под заказ в каталоге Моторы, сервоприводы, редукторы бренда SparkFun, модель Precision Gearmotor - 10 RPM (6-12V).

Развернуть текст

Технические параметры: Платформа: Arduino; Тип: Motor / Actuator; Напряжение питания: 6-12 В; Производитель: SparkFun. Цена — 8 074 ₽. Доставка по России, отгрузка для юридических лиц, КП по запросу.
