Hiwonder

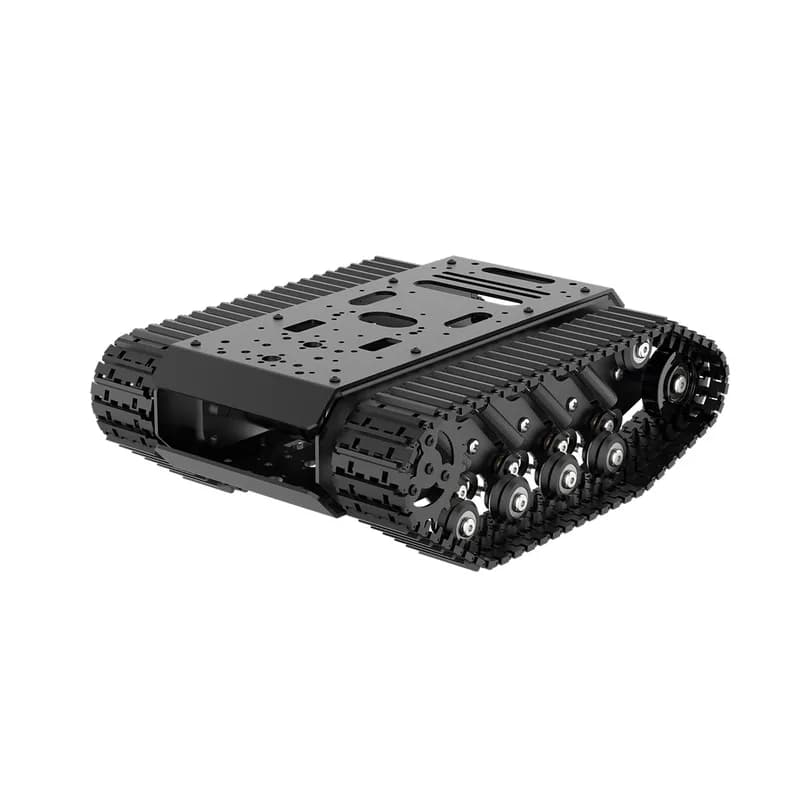

Hiwonder Гусеничное шасси/Подвеска Амортизационная цельнометаллический бак Робот-энкодер Мотор/Умное автомобильное шасси

Name: Hiwonder Гусеничное шасси/Подвеска Амортизационная цельнометаллический бак Робот-энкодер Мотор/Умное автомобильное шасси
Brand: Hiwonder
SKU: 21030201
Price: 8507 RUB
Availability: InStock

8 507 ₽

Для B2B-заказов цена, срок и состав поставки фиксируются в счёте. Каталог не является публичной офертой. НДС не облагается (продавец применяет УСН).

В наличии

На складе0 шт.

Производитель: Hiwonder
Модель: Hiwonder Track Chassis/ Suspension Shock Absorption Full-Metal Tank Robot Encoder Motor/ Smart Car Chassis
Артикул: 21030201
Категория: Моторы, сервоприводы, редукторы

Описание

Hiwonder Гусеничное шасси/Подвеска Амортизационная цельнометаллический бак Робот-энкодер Мотор/Умное автомобильное шасси

Характеристики

Post-reduction speed	150+10rpm
Rated voltage	12V
Rated torque	0.15N.m
Voltage range	7-13V
Gear ratio	45:1
Pre-reduction speed	6500rpm
Stall current	1.5A
Rated current	0.1A
Stall torque	0.5N.m
Output axis	6mm-diameter D-shape eccentric shaft
Material	Aluminum alloy
Thickness	2mm
Width	194mm
Length	270mm
Weight	Single Layer: 1.4kg Double Layer: 1.6kg
Package weight	2.3kg
Package size	320240150mm

Сравнение с аналогами

Характеристика	Hiwonder Гусеничное шасси/Подвеска Амортизационная цельнометаллический бак Робот-энкодер Мотор/Умное автомобильное шасси	Сервопривод - Hitec HS-805BB (гигантский масштаб)
Post-reduction speed	150+10rpm	—
Rated voltage	12V

Rated torque	0.15N.m	—

Voltage range	7-13V	—

Gear ratio	45:1	—

Pre-reduction speed	6500rpm	—

Stall current	1.5A	—

Rated current	0.1A	—

Stall torque	0.5N.m	—

Output axis	6mm-diameter D-shape eccentric shaft	—

Material	Aluminum alloy	—

Thickness	2mm	—
